Bakır Plaket Üzerine Flip Flop Devresi Uygulaması

Amaç: Bakır plaket üzerine Flip Flop Devresi Uygulaması

Devre Şeması:

-Flip flop devresi-

Devre PCB Görüntüsü:

PCB görüntüsü

Devrede Kullanılan Malzemeler:

• 2 adet 100kohm direnç
• 2 adet 470 ohm direnç
• 2 adet BC237 NPN tipi transistör
• 2 adet led diyot
• 2 adet 100 uF kondansatör
• 9 voltluk besleme gerilimi
• Bakır plaket
• Baskı devre kalemi
• Havya
• Lehim teli

İşlem Basamakları:

1)Öncelikle malzeme listesindeki elemanları temin ediniz.
2)Malzemelerin sağlamlık testini yapınız.

3)Devre PCB yollarını plakete baskı devre kalemi ile çiziniz.

4)Eleman yerleştirilecek yerleri matkapla deliniz.

5)3 ölçek tuz ruhu ve 1 ölçek perhidrol kullanarak gerekli çözeltiyi hazırlayınız.

6)Plaketi çözeltiye atınız ve çizilen yollar dışında kalan bakır kısımların plaketten ayrılmasını bekleyiniz.

7)Elemanları plakete yerleştiriniz.
8)Devre şemasına göre eleman bacaklarını devredeki gibi lehimleyiniz.
9)Enerji vermeden önce son bir kez devreyi kontrol ediniz.
10)Devreye enerji veriniz ve devre çalışmasını gözlemleyiniz.
11)Aşağıdaki tabloya göre gerekli ölçümleri yapınız ve tabloya sonuç değerlerini yazınır.

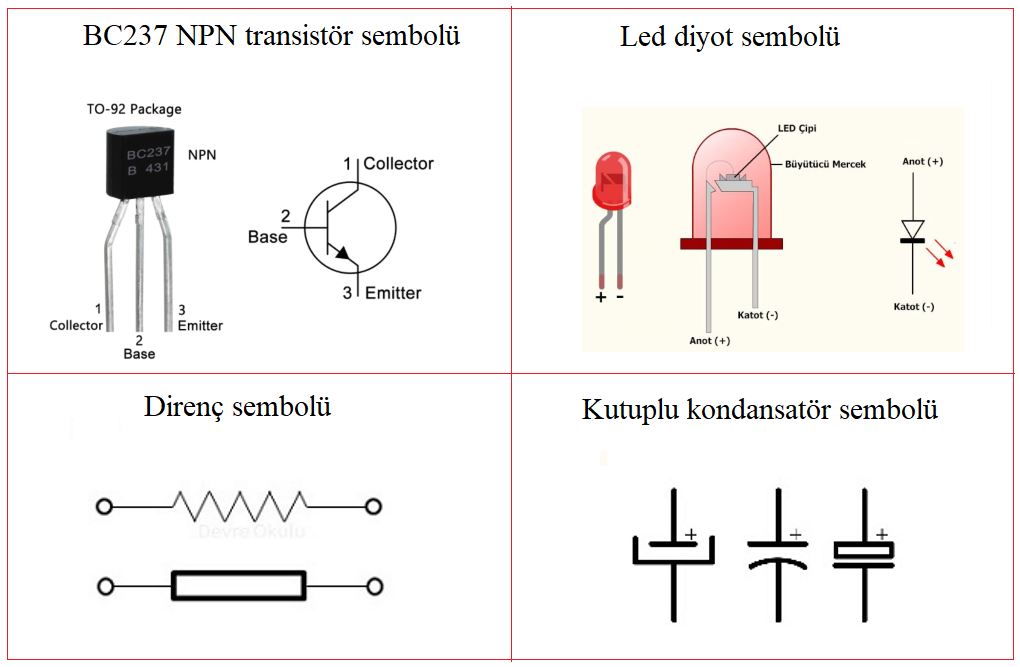

Devrede Kullanılan Elemanlar:

Kaynak: https://maker.robotistan.com/flip-flop/

Devamını oku

Buton İle Led Kontrol Uygulaması

Giriş: Bu devre ile bir butona bağlı olan led diyodun butona bağlı olarak ışık vermesi sağlanacaktır.

Amaç: Bu devrenin yapılma amacı elektronik devrenin board, bakır plaket ya da delikli plakete kurulma aşamalarını gerçekleştirebilmektir.

Devre Şeması:

-Devre Şeması-

Devrenin Çalışma Prensibi :

Bu devre direnç, led diyot, buton ve güç kaynağından oluşmaktadır. Devreye enerji verildiği ilk anda led diyot sönüktür. Butona basıldığında akım R1 direnci üzerinden diyoda akar. Böylece led diyot ışık verir.

Devrede Kullanılan Malzemeler:

• 330  ohm direnç
• Buton
• Led diyot
• Güç kaynağı
• Board, delikli plaket ya da bakır plaket.
• Havya, lehim teli, yan keski, karga burnu , lehim pompası vb.

-malzeme listesi-

İşlem Basamakları:

1)Öncelikle malzeme listesindeki elemanları temin ediniz.
2)Malzemelerin sağlamlık testini yapınız.
3)Elemanları delikli plakete ya da boarda yerleştiriniz.
4)Devre şemasına göre eleman bacaklarını devredeki gibi lehimleyiniz.
5)Enerji vermeden önce son bir kez devreyi kontrol ediniz.
6)Devreye enerji veriniz ve devre çalışmasını gözlemleyiniz.

Sonuç:

Devreyi kurup çalıştırdıysanız, devre için gerekli ölçümleri yapınız. Devre çalışırken direnç, led diyot üzerindeki gerilim değerlerini ve devre akımını ölçü aleti ile ölçünüz ve not ediniz. Gerilim ölçerken ölçü aletini devre elemanlarına paralel bağlayınız. Devre akımını ölçerken ise ölçü aletini devreye seri bağlayınız.

-ölçüm tablosu-

Devamını oku

Ares Menüler ve Araçlar

Baskı devre çizim programı olan aresi kullanabilmek için pek çok seçenek mevcuttur. Bu seçenekleri kullanırken karşımıza çeşitli menüler ve menülerin içerisinde yer alan çeşitli araçlardan bahsetmek mümkündür. Ares menüleri ve araçları ingilizce diliyle sunulduğu için başlangıç seviyesinde dil bilmek bize avantaj sağlayacaktır.

Aşağıdaki resimde ares arayüz çubukları ve arayüz araçları yer almaktadır. Bu araçlar üzerindeki menüler bilindiği zaman ares ile ilgili çizimlerimizi rahatlıkla yapabiliriz.

Ares(Advanced Routing and Editing Software) , bilindiği gibi Proteusun PCB yani baskı devre kısmının hazırlandığı pakettir ve aşağıdaki özellikler Ares  kullanıcıları için önemli bir avantajdır.

• Ares de 16 kata kadar PCB çizimi yapmak mümkündür.
• Otomatik baskı devre oluşturma özelliği oldukça fazla avantaj sağlar.
• Pdf, bitmap, metafile, dxf gibi birçok uzantılı dosya formatlarda çıkış almak mümkündür.
• Plaket boyutu 10 metrekareye kadar ayarlanabilir.

Yukarıdaki özelliklere ek olarak pek çok özellik Aresi kullananla riçin büyük avantajdır.  Ares de çizim yaparken tasarım alanı kullanılır. Basit çizimler için elle çizim de yapılabilir.

Çok katmanlı olması da Ares'in bir diğer önemli özelliğidir.

Aşağıdaki resimde Ares de kullanılan  çubukların ve araçların görünümü verilmiştir.

Aşağıdaki video da Ares de kullanılan araçlar ve  menülerin ne olduğu ve ne işe yaradığıyla ilgili anlatım yer almaktadır.
