Uygulamalı Arduino Eğitimi

Bu yazıda Uygulamalı Arduino Eğitimi nden bahsetmek istiyorum.  Bu eğitimde , Tinkercad üzerine elektronik devreler kurup , gerekli kodları yazdıktan sonra bu kodları arduino ya yükleyip yaptığımız işlemlerin sonucunu görebilmekteyiz.

Kurs linki >>>https://www.udemy.com/course/uygulamali-arduino-egitimi/?referralCode=9F08BB7DAFA3BA3A8397

Tinkercad Nedir ?

Tinkercad ile 3D tasarımlar yapıp bu tasarımları 3D yazıcıdan yazdırabilirsiniz ve elektronik devreler kurabilirsiniz. Tinkercad'i bilgisayara indirmeden online olarak kullanmak mümkündür. Tinkercad sitesi:

https://www.tinkercad.com/dashboard

Tinkercad Autodesk firması tarafından oluşturulmuştur ve kullanımı oldukça basittir. Herkes ücretsi bir şekilde bu programı kullanabilir.

Devamını oku

Arduino İle LDR li Karanlıkta Işık Veren Devre

Bu uygulamada Arduino mikrodenetleyicisi kullanarak LDR nin üzerine düşen ışık miktarına göre ortamı aydınlatan devre yapılmıştır.

Bu devrenin çalışması şu şekildedir: LDR  üzerinde ışık varken led diyot ışık vermeyecek , LDR üzerindeki ışık miktarı azalınca Led diyot yanacaktır.

Devrede kullanılan malzemeler şunlardır:

• 1 adet  Arduino UNO
• Breadboard
• 1 adet LED
• 1 adet 220 ohm Direnç
• 1 adet 1K ohm Direnç
• 1 adet LDR
• İstediğiniz Renk Ve Boyutta Atlama Kablosu

Devrede nin  şeması aşağıdaki gibidir :

Program kodları aşağıdaki gibidir:

#define led 3          //3.Pinde LED olduğunu tanımlıyoruz

void setup() {

    pinMode(led,OUTPUT);    //LED'in çıkış elemanı olduğunu belirtiyoruz

    Serial.begin(9600);          //9600 Baundluk bir seri haberleşme başlatıyoruz

}

void loop() {

  int isik = analogRead(A0);      //Işık değişkenini A0 pinindeki LDR ile okuyoruz

  Serial.println(isik);                 //Okunan değeri seri iletişim ekranına yansıtıyoruz

  delay(100);                             //0.1 saniye gecikme oluşturuyoruz

  if(isik > 900)                          //Okunan ışık değeri 900'den büyük ise

  {

    digitalWrite(led,LOW);        //LED ışık vermesin

  }

  if(isik < 850)                          //Okunan ışık değeri 850'den küçük ise

  {

    digitalWrite(led,HIGH);        //Led ışık versin

  }

}

LDR Nedir ? Ne İşe Yarar?

LDR ‘Light Dependent Resistor’ tamlamasının kısaltmasından gelmektedir ve anlamı ışığa bağımlı dirençtir. LDR ayrıca foto direnç olarak da adlandırılır.Bu Ortamdan aldığı fiziksel değişimden faydalanarak çıkışında da bir değişiklik gösterebildiği için sensör görevi gördüğünü söyleyebiliriz.

LDR nin üzerindeki ışık arttıkça direnci azalır. LDR üzerindeki ışık miktarı azaldıkça LDR nin direnci artar. Kısacası LDR direnci üzerine düşen ışık miktarına göre değişiklik gösterir.

Aşağıdaki resimde LDR nin çalışma grafiği ve şekli gösterilmiştir.

Kaynak:  https://maker.robotistan.com/arduino-ldr-devresi/

Devamını oku

Potansiyometre İle Led Parlaklığı Ayarlama

Bu uygulamada potansiyometre ile ledin parlaklığının ayarlanması sağlanmıştır.  Bu uygulamada , Arduino da analog giriş çıkış pini kullanılmıştır.

Bu uygulamada amaç, potansiyometreden gelen analog sinyali ölçerek sinyalin büyüklüğü oranında ledin parlaklığını ayarlamaktır.

Devrede kullanılan malzemeler şunlardır:

• 1 adet  Arduino UNO
• Breadboard
• 1 adet LED
• 1 adet 220 ohm Direnç
• 1 adet 10K Potansiyometre
• İstediğiniz Renk Ve Boyutta Atlama Kablosu

Devre şeması aşağıdaki gibidir:

Program kodları aşağıdaki gibidir:

int ledPin=5;              // dijital 5 pinine ledPin ismi verildi

int potPin=A0;            // AO pinine potPin ismi verildi

int potDegeri;            // potDegeri değişkeni tanımlandı

void setup(){

}

void loop(){

  potDegeri=analogRead(potPin);

  potDegeri=map(potDegeri, 0, 1023, 0, 255);

  analogWrite(ledPin, potDegeri);

  delay(10);

}

Program kodlarındaki bazı önemli satırların çalışma mantığı aşağıda gösterilmiştir:

potDegeri=analogRead(potPin);    analogRead() fonksiyonu ile potansiyometrePin adlı pinden değer okunuyor ve potansiyometreDegeri adlı değişkene kaydediliyor.Okunan bu değer 0-1023 arasında bir değerdir.

potDegeri=map(potDegeri, 0, 1023, 0, 255);  potDegeri 0-1023 arasında bir sayıdır.  Led’e sinyal göndereceğimiz PWM pini 0-255 arasında bir değer alabiliyor. Bu nedenle 0-1023 arasındaki sayısıları,  0-255 arası adımlara bölüyoruz. Bu işi yapan özel fonksiyonun adı map() fonksiyonudur.

analogWrite(ledPin, potDegeri); analogWrite() komutu pinlere analog sinyal göndermek için kullanılır. potDegeri değişkenindeki değeri ledPin adlı pine gönderiyoruz. Led potansiyometreden gelen değer kadar parlak yanıyor.

Kaynaklar:

https://www.arduinoryus.com/potansiyometre-ile-led-parlakligi-ayarlama/

Devamını oku

Arduino ile Buzzer Uygulaması

Bu uygulamada buzzer 'ın  ARDUİNO ile nasıl kontrol edildiği anlatılmıştır.

Buzzer; projelerimizde uyarı sesleri çıkarabilmek amacı ile kullanılan mini hoparlördür. 2 çeşit buzzer vardır. Bunlar, aktif ve pasif buzzerlardır. Aktif buzzer istenilen notaya göre ses çıkarabilir ve programla çeşitli müziklerin yapılması mümkün olan buzzerlardır. Pasif buzzer ise, sadece tek bir tonda ses çıkabilen ve sadece uyarı amacı ile kullanılan buzzerlardır.

Devrede kullanılan malzemeler şunlardır:

• Arduino UNO x1
• Breadboard
• 1 adet Buzzer
• İstediğiniz Renk Ve Boyutta Atlama Kablosu

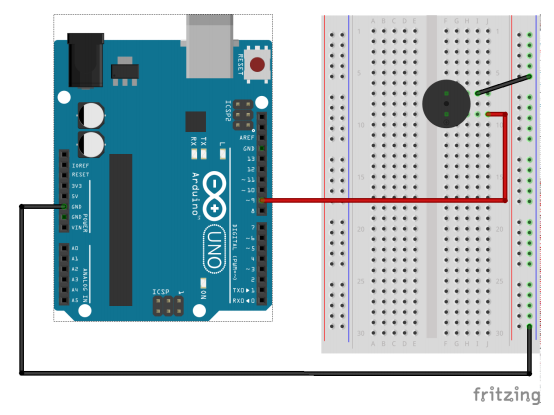

Devre şeması aşağıdaki gibidir:

Devrede buzzer elemanı Arduino nun 9 nolu pinine bağlanmıştır ve buzzer 'ın belirli saniye aralıklarıyla ses vermesi sağlanmıştır.

Program kodları aşağıdaki gibidir:

int buzzer=9; //   buzzer   9 numaralı dijital pine bağlandı

void setup()

{

     pinMode(buzzer, OUTPUT); // 9 numaralı pin çıkış olarak tanımlandı

}

void loop()

{

     digitalWrite(buzzer, HIGH);
     delay(2000);
     digitalWrite(buzzer, LOW);
     delay(2000);

}

Program kodlarına bakılacak olunursa , buzzer ın 2 saniye ses çıkarıp 2 saniye sonra sesi kestiği görülmüştür.

Kaynak:

https://www.kodluyoruz.org/wp-content/uploads/2019/07/Arduino-IDE.pdf
